El CloudBox es un dispositivo de cronometraje potente y versátil equipado con múltiples puertos y funciones diseñadas para optimizar su rendimiento en entornos de cronometraje de carreras. En este artículo, analizaremos los puertos clave y sus características, así como los componentes del sistema que hacen del CloudBox una herramienta esencial para los organizadores de carreras.

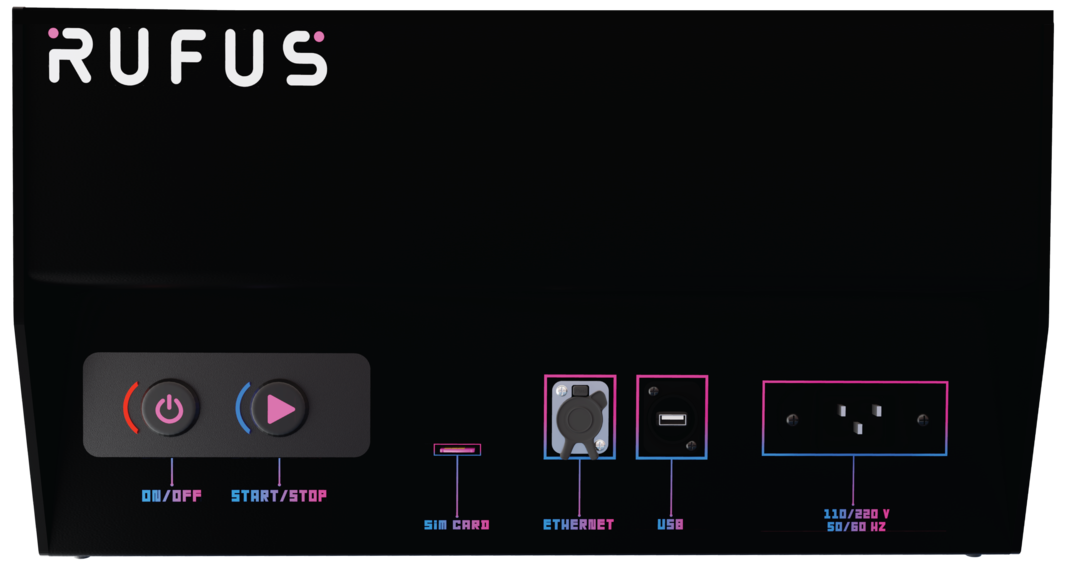

Puertos y conectividad clave
- Puerto Ethernet * Conector: RJ45 Neutrik NE8FDP IP65 * Propósito: Este puerto se utiliza para establecer una conexión de socket TCP para controlar el CloudBox, gestionar las actualizaciones de estado y recuperar datos de tiempo. Proporciona una comunicación fiable a través de redes cableadas, lo que lo hace ideal para configuraciones donde la estabilidad y la velocidad son críticas. * Casos de uso: Extracción de datos, supervisión del estado y control de sesión a través de Ethernet.
- Puerto USB * Conector: USB 2.0 Neutrik NAUSB-W * Propósito: El puerto USB está diseñado para la extracción rápida de archivos de copia de seguridad. Al insertar una unidad USB, puede descargar rápidamente los pases guardados para el análisis posterior a la carrera. * Casos de uso: Descargas de datos de pases de copia de seguridad.
- Puerto de carga * Conector: IEC-320 C-14 estándar * Propósito: Este puerto permite una carga segura y eficiente de las baterías internas de la CloudBox. * Casos de uso: Alimentación de la CloudBox, recarga de la batería.
- Ranura para tarjeta SIM * Tipo: 2FF - Mini SIM (25 x 15 x 0,76 mm) * Propósito: La CloudBox admite conectividad 4G a través de una tarjeta Mini SIM, lo que permite la operación remota y la transmisión de datos en tiempo real incluso cuando no hay WiFi o Ethernet disponible. * Casos de uso: Datos celulares para cronometraje en vivo, comunicación en la nube y seguimiento GPS.
- Punto de acceso WiFi * Especificación: 802.11b/g/n - Antena interna * Propósito: La CloudBox puede funcionar como un punto de acceso WiFi, lo que permite un fácil acceso y control a través de teléfonos inteligentes u otros dispositivos. También puede conectarse a redes WiFi externas para obtener acceso a Internet. * Casos de uso: Conexión a redes WiFi locales para la transmisión de datos, sirviendo como punto de acceso para el control de dispositivos.
- Compartimento del lector UHF * Cable de salida de alimentación del lector: Suministra energía al lector RFID. * Cable Ethernet de entrada de datos del lector: Se utiliza para conectar el lector al sistema para la transmisión de datos. * Finalidad: Este compartimento está diseñado específicamente para alojar y conectar lectores RFID compatibles.
Componentes del sistema
- CPU y memoria * CPU: CPU Broadcom BCM2837 de 64 bits y cuatro núcleos a 1,2 GHz * RAM: 1 GB * Memoria flash: 32 GB
- Reloj en tiempo real (RTC) * Precisión: ±20 partes por millón (ppm), aproximadamente ±1,73 segundos por día. * Sincronización: La sincronización frecuente con un servidor NTP reduce el impacto de la deriva del reloj, lo que hace que el dispositivo sea muy preciso. * Propósito: Garantiza la precisión de la hora durante los eventos.
- Módem WiFi integrado * WiFi: 802.11b/g/n * Propósito: Para conectarse a redes WiFi externas o crear un punto de acceso local para compartir el acceso a Internet con los dispositivos conectados. * Casos de uso: Control remoto, intercambio de datos de cronometraje en tiempo real y supervisión del sistema a través de WiFi.
Especificaciones ambientales y físicas
Grado de protección
IP52: Protegido contra la entrada limitada de polvo y el goteo de agua cuando se inclina hasta 15 grados.
La CloudBox está diseñada para entornos de eventos al aire libre controlados, pero no es impermeable y siempre debe protegerse de las condiciones climáticas extremas.
El sistema puede soportar una exposición menor a los elementos exteriores, pero no debe dejarse desprotegido bajo lluvia intensa ni expuesto a salpicaduras de agua. Durante el tiempo húmedo, utilice siempre una cubierta protectora adecuada o coloque la CloudBox en un lugar protegido donde el agua no pueda llegar directamente a la unidad.
Directrices de protección contra la intemperie
Cuando utilice la CloudBox al aire libre, protéjala siempre de la luz solar directa, el calor excesivo, la lluvia intensa y las salpicaduras de agua.
Coloque la CloudBox en un área sombreada con una ventilación adecuada. Nunca coloque el sistema bajo la luz solar directa, especialmente durante el clima cálido o eventos largos.
Evite colocar la CloudBox directamente sobre superficies calientes como asfalto, hormigón u otros suelos que retengan el calor, ya que estas superficies pueden aumentar la temperatura interna del sistema. Cuando sea necesario, levante la CloudBox del suelo o colóquela sobre una superficie más fría y estable.
Durante la lluvia, nunca deje la CloudBox desprotegida. El sistema debe mantenerse alejado de las lluvias intensas y no debe exponerse a chorros de ducha, mangueras o agua que el viento pueda dirigir hacia la unidad.
Temperatura interna de funcionamiento
Rango: -20 °C a +60 °C
La CloudBox puede funcionar en una amplia gama de temperaturas exteriores. Sin embargo, en climas cálidos, el sistema debe mantenerse a la sombra y debidamente ventilado para evitar el sobrecalentamiento.
Casos de uso: Adecuado para carreras al aire libre en condiciones frías y cálidas, siempre que el sistema esté protegido de la luz solar directa, el calor extremo y la exposición al agua.
Dimensiones y peso
Dimensiones: 36 x 26 x 20 cm
Peso: 5,5 kg sin el lector
Casos de uso: Lo suficientemente portátil y duradero para la gestión de eventos, aunque requiere una colocación y protección adecuadas durante el uso en exteriores.
Alarmas y notificaciones
- Zumbador * Frecuencia: 2,9 kHz * Nivel acústico: 95 dB * Propósito: Proporciona retroalimentación audible para eventos del sistema, como notificaciones de aprobación durante las sesiones de cronometraje. * Casos de uso: Notificaciones de aprobación en tiempo real, alertas de error.
- LED * LED de encendido y de inicio/parada: estos indicadores proporcionan información en tiempo real sobre el estado operativo de la CloudBox, lo que indica el encendido/apagado, los estados de la sesión de cronometraje y los errores. * Casos de uso: supervisión del estado del sistema durante las carreras.
Compatibilidad de lectores y antenas UHF
- Compatibilidad del lector * Modelos: Zebra FX9600, Motorola FX9500, Impinj R420, Impinj R220, Chainway UR4. * Propósito: El CloudBox es independiente del lector, lo que permite utilizarlo con una amplia variedad de lectores UHF de las marcas más fiables del sector. * Casos de uso: Adaptable para puntos de cronometraje de baja y alta densidad, lo que lo hace versátil para diferentes tipos de eventos de carreras.
- Compatibilidad de la antena * Frecuencias: 902 MHz – 928 MHz, 865 MHz – 868 MHz * Propósito: La CloudBox es compatible con una amplia gama de antenas UHF, lo que garantiza una integración perfecta con las configuraciones de cronometraje existentes. * Casos de uso: Varios escenarios de cronometraje de carreras, incluyendo carreras en carretera, carreras de montaña, ciclismo y triatlones.
